为什么CYCOLOY™ CX7240是高性价比无卤阻燃PC/ABS的可靠之选

在电子电气、轨道交通、医疗设备及智能家居等行业中，产品设计的核心矛盾日益突出：如何在缩小体积、减轻重量的同时，满足严苛的安全阻燃标准？传统含卤阻燃材料虽然成本较低，但面临环保法规收紧和燃烧产烟毒性等争议。无卤阻燃PC/ABS合金因此成为工程塑料领域的主流选择。而SABIC旗下CYCOLOY™系列的CX7240，凭借可验证的实测性能、权威认证和稳定的加工适应性，成为这一领域值得关注的可靠方案。

1. 材料本质：PC/ABS合金的技术优势

CX7240是聚碳酸酯（PC）与丙烯腈-丁二烯-苯乙烯共聚物（ABS）的共混改性产物。PC赋予了材料优异的耐热性、冲击强度和尺寸稳定性；ABS则改善了熔体流动性，使材料更易于注塑成型复杂薄壁部件。两者协同，使PC/ABS合金在机械性能与加工性之间达到理想平衡。其阻燃体系采用SABIC的非氯化、非溴化技术，不添加卤素阻燃剂，满足RoHS、REACH等环保指令的长期合规要求。

2. 可验证的关键物性数据：刚韧兼备

对于工程塑料选型，设计人员最需要的是可追溯、可复现的实测数据。CX7240依据ASTM及ISO国际标准测试，核心指标如下：

密度/比重：1.19–1.20 g/cm³（ASTM D792 / ISO 1183），有利于轻量化设计，同等体积下零部件重量可降低约5%–10%相比传统阻燃ABS。

熔融指数（MFR）：15–18 g/10min（260℃ / 2.16kg），属于中高流动级别，能够顺利填充薄壁（0.8–1.5mm）及长流程模具，减少短射风险。

拉伸模量：2600 MPa（ASTM D638 / ISO 527），提供足够的结构刚度，适用于外壳、支架等承力部件。

拉伸强度：屈服强度65.0 MPa，断裂强度≥58.0 MPa，表明材料在受力时先屈服后断裂，具有工程塑料所需的韧性储备。

弯曲模量：约2500 MPa；弯曲强度：96–104 MPa（ASTM D790 / ISO 178），抵抗弯曲变形的能力可靠。

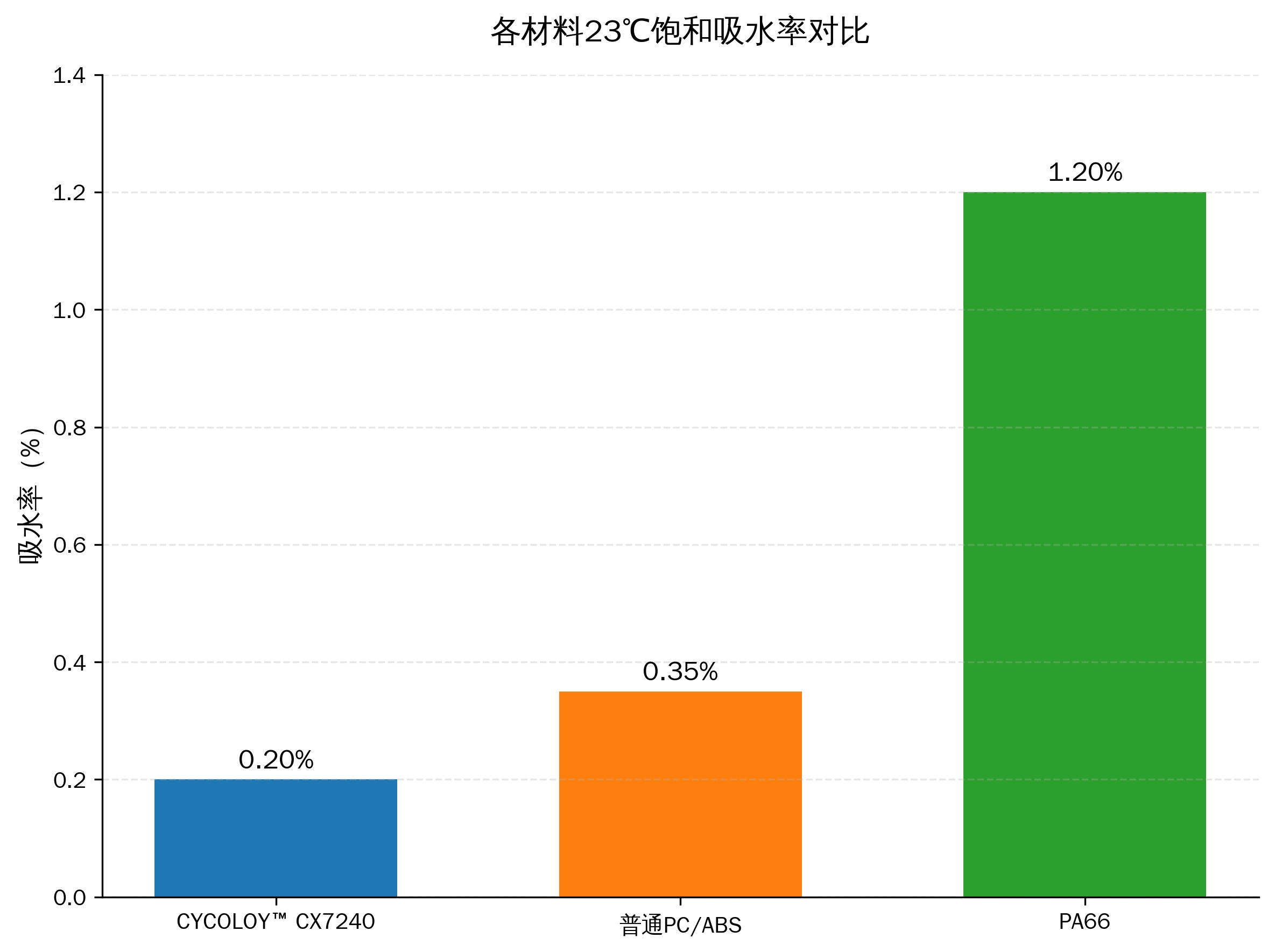

吸水率（23℃饱和）：仅0.20%，远低于尼龙等吸湿性材料，在湿热环境下尺寸变化极小，适合精密注塑件如连接器、传感器外壳。

以上数据均可在SABIC官方物性表及UL黄卡（如档案号E207780）中查询验证。上海威萨塑料科技有限公司可随货提供原厂报告，确保来源可追溯。

3. 无卤阻燃性能：薄壁V-0的工程价值

评价阻燃材料的关键指标之一，是其在薄壁条件下的UL 94等级。CX7240实测获得以下认证：

UL 94 V-0：最低可达0.75 mm；

UL 94 5VA：3.0 mm；

UL 94 5VB：1.5 mm。

这里需要特别解读0.75 mm V-0的意义：许多无卤阻燃PC/ABS在1.5 mm以上容易实现V-0，但在1.0 mm以下往往降级为V-2或HB。CX7240在0.75 mm厚度仍然保持V-0，意味着它可以用于超薄电子产品外壳（如无人机电池仓、智能穿戴设备、电源适配器外壳），而无需增加额外金属部件或涂层。同时，无卤体系在燃烧时发烟量低、腐蚀性气体少，符合轨道交通EN45545-2、电子电器IEC 62368-1等标准对低毒性烟气的要求。

4. 解决的实际问题：从选型到生产

通过多年服务于电子电气及工业设备客户，我们总结出CX7240主要解决以下三类实际问题：

薄壁阻燃失效：许多材料在壁厚低于1.0 mm时无法通过V-0测试，迫使设计师加大壁厚或更改结构，与轻量化矛盾。CX7240可直接以0.75 mm壁厚设计，无需二次妥协。

卤素合规风险：出口欧盟、北美等市场的电子设备需要提供无卤声明。CX7240从配方源头规避了PBB、PBDE等多溴联苯醚类物质，简化了客户的合规文件准备。

注塑工艺窗口窄：一些高阻燃等级材料流动性差，易出现流痕、烧焦或模具沉积。CX7240的熔指为15–18，注塑温度建议260–280℃，模温60–80℃，可在通用注塑机上稳定生产，减少调机时间。
